產品介紹

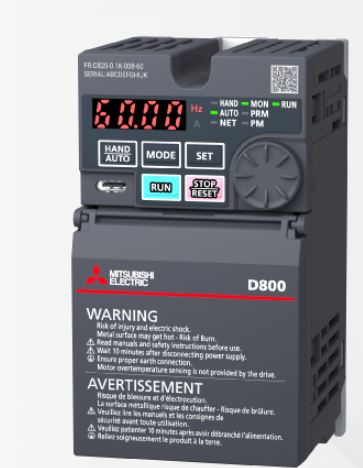

FR-D800

最新FREQROL-D800變頻器，延續FREQROL-D700系列優勢，精巧小型機身、兼顧環境負荷的考量及實用性、選配機能等。

詳細資訊 Detailed information

[01.設計階段] 支援配線、網路建置及啟用作業

提升配線效率










外蓋門型設計，無需鎖螺絲(全容量) NEW

外蓋為門型設計，無需鎖螺絲，防止本體與外蓋組合時發生錯誤。

放射型的接線蓋整合於主機內 (部分容量)

接線蓋整合於主機內，可減少拆裝工作。



支援容量 三相200V 0.75K以下
三相400V 1.5K以下
單相100V 0.75K以下
單相200V 0.4K以下



縮短配線時間










彈簧夾控制端子台

控制電路端子使用彈簧夾端子，方便接線。

可避免因震動，造成接線鬆脫或接觸不良 (例如：變頻器在運輸過程或運轉盤上，因震動鬆脫或接觸不良等問題)。且不需重新鎖緊螺絲！



從智慧型手機，即可確認狀況










啟動支援網站 NEW

由智慧型手機掃描產品正面的QR Code，可開啟支援網站。

支援網站內可簡單瀏覽配線的連接方法、使用方式及相關資訊。



RS-485通訊，方便配線










多點RS-485通訊 NEW

增加RS-485通訊端子台，可連接多點。

複數台連接時，不需轉接器。

▲噴水池

RS-485通訊編程，更便利!










變頻器專用指令（FX5U等）

與FX5U等組合，六種變頻器可使用的專用指令，減輕程式編程的作業。

▲演唱會煙火

站號，即可輕鬆連線GOT










GOT自動連線功能

與GOT連線不需要複雜的通訊設定，只需設定站號即可連線，減少設定作業。

高速RS-485通訊










RS-485 通訊速度

簡約小型的定位，通訊速度卻與變頻器FR-A800和FR-E800伯仲之間。可進行靈活的資訊交握。



提升配線效率










並排設置

多台變頻器可緊密地並排安裝，用戶可依安裝區域配置最合適的布局*。

  • ND定額：適用周圍溫度40℃以下
  • SLD定額：適用周圍溫度30℃以下

*：5.5K以上機種，需間隔5cm以上

外型尺寸縮小

部分容量，外型尺寸(寬度)縮小。

將提供安裝相容的選配(未來支援)，以便替換。

*1：以FR-D820-3.7K-165為例，數量因容量而有所差異。
電壓級別 變頻器容量 (K)
0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5
三相 200 V － － － － － － ○ － －
三相 400 V ＼ ＼ ○ ○ ○ － － － －
單相 200 V － － － － － ○  ＼  ＼  ＼
單相 100 V － － － －  ＼  ＼  ＼  ＼  ＼

○：寬度縮小   －：寬度不變   ＼：無支援



雙重額定（ND額定、SLD額定） NEW

FR-D800增加SLD額定(雙重額定，初始設定為ND額定)，可使用參數選擇合適的額定值。風扇和水泵等輕負載應用，使用容量比馬達小一級的變頻器加上SLD額定，可縮減系統的尺寸、重量及成本。

★Tips 雙重額定值的選擇範例(使用1.5kW馬達時)

依用途選擇合適的電阻器，縮小盤內空間










內建煞車電晶體

支援更大的再生能源(煞車負荷：高達100%)，無需煞車模組，也能執行高再生煞車操作。
電壓級別 變頻器容量（K）
0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5
三相200V － － ○*2 ○*2 ○ ○ ○ ○ ○
三相400V ＼ ＼ ○ ○ ○ ○ ○ ○ ○
單相200V － － ○*2 ○*2 ○ ○  ＼  ＼  ＼
單100V － － ○*2 ○*2  ＼  ＼  ＼  ＼  ＼

○：寬度縮小   －：寬度不變   ＼：無支援

*2 使用最小電阻值時，煞車利用率最高為30%ED。請使用容量足以消耗再生能量的電阻。



在嚴苛的環境下使用...










電路板塗層 NEW

適用於腐蝕性環境和常溫下的廣應用。

提供電路板塗層符合國際環境標準IEC 60721-3-3:1994 3C2/3S2規格，提高嚴苛環境下的耐用性*3。

*3 僅有(-60)之型號富有塗層

<應用案例>

▲ 水處理                                             ▲ 烤漆產線



省空間、佈線，且符合諧波抑制措施的準則










安全與生產










符合安全標準規格

本產品符合下列安全標準，以遵守歐盟機械指令。

斷開硬體電路，可在緊急情況下，安全地關閉輸出。

變頻器功能已符合安全標準，不需額外支出。

〈符合等級〉

  • EN ISO 13849-1 PLd/Cat.3
  • EN 61508, EN 61800-5-2 Sil2


符合安全標準規格STO功能（Safe torque off）

根據外部裝置的輸入信號，以電子方式關閉馬達驅動的電源。

與不支援STO功能的系統相比，可至少減少安裝一條傳輸線*1。

除了確保安全功能外，此機能可減少導入系統、維護工時及建置空間的成本。



防止設定意外變更










密碼功能

可設定4位數的密碼，限制參數的讀/寫。

此功能有助於防止因錯誤操作，而改寫數值。

適用全球規格 Ver.UP










支援全球規格

項目 規格 分類
保護構造 IEC60529 IP20
絕緣距離 UL61800-5-1
CSA C22.2 No.274		 過電壓類Ⅲ、汙染程度2
EN61800-5-1 過電壓類Ⅲ、汙染程度2
EMC EN61800-3 2nd environment（Class 3）
KS C 9800-3:2017 KN 規格、無線電波法(南韓)
LVD IEC/UL61800-5-1 過電壓類Ⅲ、汙染程度2
RoHSⅡ指令 2011/65/EU,（EU）
2015/863
EN IEC 63000:2018		 ―
機械安全 IEC 61508
IEC 62061
ISO 13849-1
ISO 61800-5-2		 SIL2
SIL CL 2
Cat.3、PL d
STO
嚴苛環境 IEC60721-3-3 3C2、3S2
中國RoHS 電器電子製品有害物質
使用制限管理辦法		 ―
EAC制度 CU TR004/2011
CU TR020/2011		 ―
節能設計指令 EN61800-9-2:2017 ―
WEEE指令 2012/19/EU ―


節能馬達驅動，打造脫碳社會










IE5等級高效能驅動馬達 NEW

IE5等級高效能驅動馬達，實現節能運轉。與SF-JR馬達（IE1等級）相比，能耗減少約9%；與SF-PR馬達（IE3等級）相比，能耗減少約2%，與過往傳統馬達相比，可減少電力的消耗及二氧化碳的排放量。

階段性的節能提案










高效能驅動馬達 Ver.UP

利用IE3感應馬達及PM馬達，可進一步實現節能。

變頻器和馬達不需一次全部更新，可逐步階段性的更換：「先更換變頻器，再更換馬達」。

節能及CO2排放效果可視化










節能監控、CO2排放監控 Ver.UP

可利用操作面板、輸出端子及RS-485通訊確認節能效果，例如：節省電力的瞬間值與平均值。

此外，可透過變頻器測量輸出的電量(CO2排放量)，進行類比輸出，檢查電量*1。

*1 不能作為計費或其他證明用途的電表。



輸出電壓最佳化










適用負載選擇

可根據應用和負載特性選擇最佳輸出特性 (V/F 特性)。

  節能    降低轉矩負載 (Pr.14=1)

在基頻以下，輸出電壓與輸出頻率呈現平方曲線的變化。

恆定轉矩負載 (Pr.14=0)

相對於基頻以下的輸出頻率，

輸出電壓與基頻以下的輸出頻率呈現線性變化。

變頻器協助節省更多能源










先進激磁控制 NEW

在最佳的激磁控制下，啟動時，相同的馬達效率可提供較大的轉矩。無需調整繁瑣的參數（加/減速時間、提升轉矩等），可在短時間內完成加速動作。

在恆速運轉時，可以馬達最佳的節能效率下進行運轉。

將控制模式設定為先進磁向量控制時，可使用最佳的激磁控制。

取消冷卻風扇或使用PWM風扇 NEW

容量1.5K或更低階的變頻器已取消冷卻風扇。使用者不必擔心風扇的壽命。

使用PWM風扇，可控制每分鐘的運轉。它的設計僅需要在冷卻時，才進行高速運行，例如：在過負載時，可穩定且安靜地運轉並節能。



使用再生選項，進行節能










電力再生功能（選配）

在動力驅動時，馬達轉動驅動機器；而利用再生驅動時，機器轉動馬達，由於馬達充當發電機，將電力回饋給電源，因此可節省能源。

透過使用多功能再生轉換器 (FR-XC) 作為共用轉換器，再生驅動時從變頻器回饋的電力，可提供給另一個變頻器，可達到運轉節能的目的。



應用案例










支援濾波器

濾波器組 (FR-BFP2) 可作為選配，它將功率因數校正直流電抗器、零相電抗器和電容濾波器（無線電雜訊濾波器）結合在一個模組中，是空調應用中不可或缺的。

▲ 空調系統

支援多種速度指令 Ver.UP










除了操作面板的指令外，還可支援多種速度指令，包括：開關的多段速度運轉、JOG運轉、RS-485通訊指令及脈衝輸入的指令。

可依設備規格選擇最適合的速度指令方式。



增強再生功能，以縮短節拍時間提高生產力










內建煞車電晶體 Ver.UP

較大的再生能力（煞車使用率最高達100%）可縮短減速時間。

增加激磁減速

當使用增強激磁減速功能時，馬達消耗的再生功率和減速時間可以縮短，不需使用煞車電阻。

對於傳輸線或相似設備而言，可縮短觸發時間。

▲機場行李搬送

內建煞車電晶體的產品：

電壓級別 變頻器容量（K）
0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5
三相200V － － ○*1 ○*1 ○ ○ ○ ○ ○
三相400V ＼ ＼ ○ ○ ○ ○ ○ ○ ○
單相200V － － ○*1 ○*1 ○ ○  ＼  ＼  ＼
單100V － － ○*1 ○*1  ＼  ＼  ＼  ＼  ＼

○：寬度縮小   －：寬度不變   ＼：無支援

*1 ：使用最小電阻時，煞車使用率最高為30%ED。請使用容量足以消耗再生能量的電阻。



適用於更精密的加工 Ver.UP










在V/F控制下，最高頻率可輸出590 Hz。(其他控制方式，最高可輸出400 Hz）。

可根據加工材料設定旋轉速度，實現穩定的高速旋轉。

適合用於切割或拋光各種新材料的機械設備。

▲研磨設備



支援多種馬達










驅動感應馬達與同步馬達Ver.UP

同步馬達不僅支援感應馬達，也支援PM馬達。

自動調整功能可操作非三菱電機品牌的PM馬達*2運轉。

FR-D800變頻器可依不同用途使用不同控制，並在兩種控制方式間切換，減少備用變頻器的需求量。例如：

  • 風扇和幫浦使用V/F控制
  • 輸送帶使用先進磁通向量控制…等應用

*2：依馬達特性而定，也有無法調整的可能。

　 三菱電機
汎用（感應）馬達
SF-PR		 三菱電機
IPM馬達
MM-EF/EFS		 三菱電機
全球PM馬達
EM-A		 他牌
感應馬達		 他牌
PM馬達
支援 ○ △ ○ △ △

○：無需調整　△：需調整



可抵抗負載波動，穩定運轉










先進磁通向量控制

需要低速且高速轉矩的升降機，適用先進磁通向量控制穩定運行。

  • 啟動扭力：200% / 0.5Hz（3.7K或更低）150% / 0.5Hz（5.5K或更高）
  • 速度波動比*3 1%
  • 速度控制範圍    1：20

*3：速度波動率=（空轉轉速－負載額定轉速）/額定轉速×100%

強大的高速運轉，提高作業效率










PM無感測向量控制 NEW

與步進馬達相比，PM無感測器向量控制部會降低高速範圍(達到額定轉速)內的轉矩。

由於轉速較高，設備的速度也較高，可改善觸發時間。

PM馬達的離線自動調整功能*4，可使其他廠牌的PM馬達(永磁)進行無感測器的操作。

  • 啟動轉矩　50%
  • 速度波動率*5　±0.05%
  • 速度控制範圍　1：10（同步電流控制）

*4：依馬達特性而定，也有無法調整的可能。

*5：速度波動率=（空轉轉速－負載額定轉速）/額定轉速×100%
